前の記事では、カップリングとは何かを簡単に説明しました。この記事では、マックスウェルはカップリングを調整する方法を説明し続けています。
アセンブリの観点からは、カップリングを取り付ける際には、両方のシャフトが水平に整列されるようにすることが重要です。これにより、スムーズで信頼できるマシンの動作が保証されます。そうしないと、振動、騒音、および早期のベアリングの損傷が発生し、マシンのサービス寿命に深刻な影響を与えます。
一、まず、結合アラインメント中の2つのシャフトの不整合を分析しましょう。

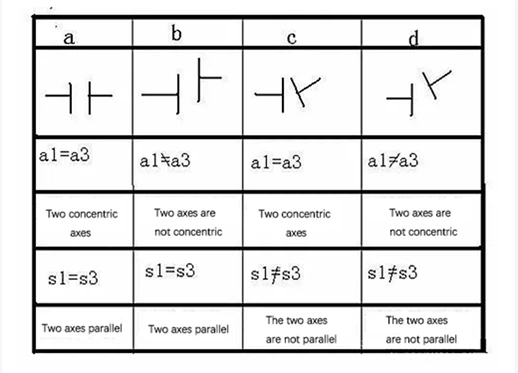

インストール中、軸方向またはradial radial radialの不整合または傾斜の4つの可能な結合条件が発生する可能性があります。下の図に示すように：
上記の図の4つのケースA、B、C、およびDの分析
2,結合アライメント測定方法
機器を設置するときは、一般に、軸が水平方向の位置にあるように、機器の駆動端を最初に取り付けてから、駆動マシン（モーター）を取り付ける必要があります。したがって、整列するときは、運転機のみを調整する必要があります。測定と計算を通じて偏差を分析し、シャフト中心の位置を調整して、運転シャフトと駆動シャフトの間の同心性と並列性の両方を達成する必要があります。
方法1：カップリングのインストール中、低速およびより少ない正確なアライメント要件の場合、シンプルだが限られた-精度測定方法がよく使用されます。この方法は、主に正方形とフィーラーゲージに依存しています。カップリングのさまざまな場所での外径の放射状偏差を測定し、このデータをカップリングの半分間の軸クリアランスと組み合わせることにより、包括的な分析と調整が行われ、2つのシャフト間のアライメントを徐々に達成します。その単純さと操作の容易さにより、この方法は、厳しい要件が少ないインストールに適しています。ただし、重要なアライメントエラーを回避することは困難です。下の図に示すように、
この方法は、主にストレートエッジとフィーラーゲージを使用します。
方法2：センタリングカードとフィーラーゲージでの測定
センタリングカードとフィーラーゲージを使用してカップリングを調整する場合、まず中央カードをカップリングの片側に固定し、フィーラーネジを調整して、反対側の測定面に軽く触れるようにします。同期クランキング中に、フィーラーゲージを使用して、放射状と末端のクリアランスを0度、90度、180度、270度で測定します。各ポイントでクリアランスの違いを分析することにより、放射状と角度の不整合を計算できます。最後に、シャフト中心の位置は、モーターのアンカーシムの厚さを増加または減少させることにより、正確に調整できます。この方法は操作が簡単で、高精度を提供するため、ポンプやファンなどの機器の中型-速度シャフトシステムを調整するのに適しています。
（a）スチールバンドを使用したカップリングに固定された調整可能な2つの-ポイントホイールクランプ。
（b）non -調整可能な2つの-ポイントホイールクランプを測定するためのポイントホイールクランプ。
（c）ギアカップリングを測定するための調整可能な2 -ポイントホイールクランプ。
（d）調整可能な2つの-ポイントホイールクランプは、ネジでカップリングに直接固定されています。
（e）滑らかな円筒表面を備えたカップリング用の調整可能なシングル-ポイントホイールクランプ。
（f）滑らかな円筒表面を備えたカップリング用の調整可能な2つの-ポイントホイールクランプ。
方法3：ダイヤルインジケータメソッド
これは、最も専門的で一般的に使用される方法です。 2つの（または3つの）ダイヤルインジケーターを使用して、ラジアルランアウトと角度のランアウトを同時に測定し、非常に高い精度を提供します。
ツール：
•2つのダイヤルインジケーター（または1つのダイヤルインジケーターと1つのマイクロメーター）とスタンド
•磁気ベース
•フィーラーゲージ（初期調整用）
ステップ：
1。スタンドを取り付けます：スタンドを1つのカップリング（通常はモーター-サイドカップリング）に固定します。
2。ゲージをインストールします：
oラジアルインジケーター：ダイヤルインジケータープローブを他のカップリングの外径に対して垂直に配置して、放射状のランアウトを測定します。
o軸指標：他のカップリングの端面に垂直な他のダイヤルインジケーターのプローブを配置して、角度ランアウトを測定します。
o（注：正確な測定を確保するには、プローブが測定された表面に垂直であり、特定の距離で圧縮されたpre -を圧縮する必要があります。）
3。基準点にマークします：両方のカップリングに参照線を描画して、0度測定の開始点として機能します。
4。測定の回転：
o 2つのシャフトを同期（回転）にゆっくりと均等に回転させ、90度（つまり、0度、90度、180度、270度）ごとにデータを記録します。
oこれらの4つのポイントでの放射状ゲージの測定値の違いは、放射状の不整合を反映しています。
oこれらの4つのポイントでの軸方向ゲージ測定値の違いは、角度の不整合を反映しています。
5。計算と調整：
o記録されたデータに基づいて、モーターフットで必要なシムの厚さ（高さ調整のため）と水平の動き（左-右調整の場合）を計算します。
o調整原則に従ってください：「締められた場所で緩めます」または「追加された場所に持ち上げた場所を追加します」。たとえば、モーターの前足を0.10mmを上げる必要がある場合は、前足の下に0.10mmシムを追加します。
6.締め付けと最終検証：調整後、アンカーボルトをわずかに締め、偏差が許容耐性内にあるまで再度測定します（通常、耐性値は機器メーカーによって提供されます）。最後に、すべてのボルトを完全に締め、最終チェックを実行します。
ダブルメーター測定方法
3つの-メーター測定方法
3、結合アライメントの一般的な要件
1。インストール前：
1）モーターは、電気エンジニアによる-荷重条件の下でテストする必要があり、結合アライメントが許可される前にテストに合格する必要があります。
2）アプリケーション、速度、結合タイプ、および同心性耐性を事前に理解する必要があります（同心性耐性表を参照）。磁気ゲージホルダーで取り付けることができないカップリングの場合、カップリングの内部ギアスリーブまたはカップリングアライメント中にモーターシャフトに取り付けることができるように、特別なゲージホルダーとクリップを事前に準備する必要があります。
2。センターリング機器とツールの準備：ダイヤルインジケーター、磁気ダイヤルインジケーターホルダー、スチールルーラー、バーニエキャリパー、フィーラーゲージ、スピリットレベル、スレッジハンマー、ハンドハンマー、クロウバー、調整可能レンチ、フラットレンチ、電卓、ノートブック。
3。pre -カップリングアライメント検査：
1）ベアリングシートとベースプレートのボルトは、. 2）カップリングの測定面をきれいに磨く必要があります。
3）ゆるいアンカーボルトの接触を確認してください。
4）ダイヤルインジケーターを使用して、結合の放射状および軸のランアウトを測定します。ランアウト値は0.5 mmを超えてはなりません。
5）モーターは、電気エンジニアが-荷重条件でテストする必要があり、カップリングアライメント作業が許可される前にテストに合格する必要があります。
